Hochwasserkarten
Hochwassergefahrenkarten und Hochwasserrisikokarten von Duisburg
Karten zum Thema Hochwasser - Werkzeuge für das Risikomanagement
Karten sind mit eines der wichtigsten Werkzeug im Rahmen des Hochwasserrisikomanagements. Sie helfen bei der Ermittlung von Hochwassergefahren, bei der Feststellung des Hochwasserrisikos und sind auch hilfreich bei abschließenden Detailplanungen wie Evakuierungsplänen und Einsatzplänen für die Feuerwehr.
Dabei existieren unterschiedliche Karten für verschiedene Szenarien mit jeweils mehreren möglichen Szenarien, die eintreten können.
Hier auf dieser Seite stellen wir Ihnen die wichtigsten Kartentypen kurz vor. Zudem finden Sie hier Links zu den Fundstellen im Netz, an denen Sie die offiziellen Hochwasserkarten des Landes NRW einsehen und herunterladen können.
Die Erstellung von solchen Hochwasserkarten ist in der EU-Hochwasserrisikomanagementrichtlinie (EU-HWRML) verbindlich festgelegt und inzwischen für ganz Europa verpflichtend. Art und Aufbau der Karten sind darin genau vorgegeben, genau so wie das Intervall, in dem die Kartenwerke jeweils zu aktualisieren und auf den neuen Stand zu bringen sind. Spätestens alle sechs Jahre sind aktualisierte Karten zu veröffentlichen. Die ersten Hochwasserkarten nach diesem Standard wurden Ende 2013 veröffentlicht. Die aktuellen Karten sind im Dezember 2019 fertiggestellt worden.
Hochwassergefahrenkarten
Die Erstellung von Hochwassergefahrenkarten erfolgt für alle Gewässer in NRW, an denen Hochwasser möglich sind. Für jedes Gewässer werden dabei Karten für drei unterschiedliche Szenarien bereitgestellt.
hohe Eintrittswahrscheinlichkeit (alle 10 - 20 Jahre)
mittlere Eintrittswahrscheinlichkeit (alle 100 Jahre)
niedrige Eintrittswahrscheinlichkeit (deutlich seltener als 100 Jahre)
Die genau Jährlichkeit (ca. alle 20 Jahre o. ä.) ist für jeden Fluss individuell bemessen und richtet sich insbesondere nach historischen Aufzeichnungen und daraus abgeleiteten statistischen Wahrscheinlichkeiten.
So sind für den Rhein folgende Jährlichkeiten festgelegt:
hohe Eintrittswahrscheinlichkeit - 10 Jahre
mittlere Eintrittswahrscheinlichkeit - 100 Jahre
niedrige Eintrittswahrscheinlichkeit - seltener als alle 500 Jahre
Für andere Gewässer, insbesondere kleine Flusssysteme und Bäche, können deutlich abweichende Jahreszahlen festgelegt sein.

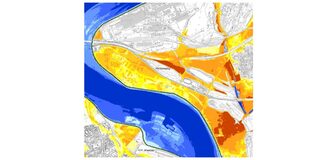

Es existieren für jede der drei Eintrittswahrscheinlichkeiten eigene Karten von jedem Flusssystem. In den Karten sind immer blau eingefärbte Bereiche zu sehen, die bei diesem Wasserstand auf jeden Fall überflutet sind. Hinzu kommen Bereiche die in gelb, orange und ocker eingefärbt sind. Dies sind sogenannte Hochwasserrisikogebiete, also Gebiete die von Hochwasser generell bedroht sind, aber nur überflutet werden, falls ein Deich bricht oder ein Hochwasserschutztor versagen sollte.
Im Stadtgebiet Duisburg wohnen rund 60% aller Einwohner (also ca. 300.000) in Hochwasserrisikogebieten. Das verdeutlicht auch ein wenig, weshalb Hochwasserschutz für Duisburg ein so wichtiges Thema ist.

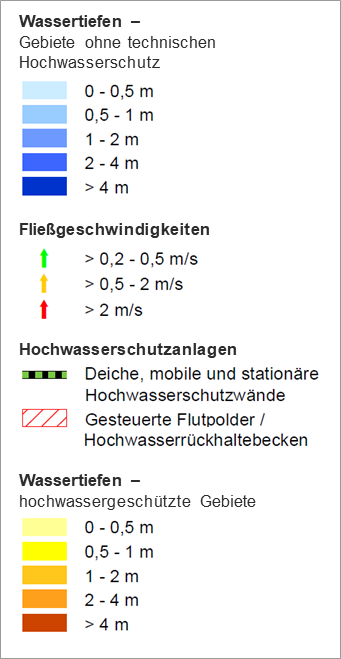

Anhand der Farbgebung können die ungefähren Wassertiefen abgelesen werden.
Hochwassergefahrenkarten ermöglich jedem Bürger oder Gewerbereibenden zumindest eine grobe Einordnung, ob - und wenn ja wie groß - eine Hochwassergefahr am eigenen Wohnort oder Firmensitz besteht. Sollte dies der Fall sein, kann man sich - basierend auf der zu erwartenden Wassertiefe oder nach fachkundiger Beratung entsprechen Maßnahmen zum Objektschutz ergreifen.
Hochwasserrisikokarten
Hochwasserrisikokarten bilden die drei identischen Szenarien ab, wie die Hochwassergefahrenkarten. Hier werden jedoch nicht die Wassertiefen ausgewiesen, sondern lediglich die Ausdehnung der Überschwemmungsfläche. Diese wird dann farblich unterteilt, so dass man die Art und Weise der Flächennutzung erkennen kann. Also ob es sich um gewerbliche Flächen, Wohngebiete oder landwirtschaftliche Flächen handelt.
Auch besonders gefährdete Einrichtungen (Archive und andere Kulturgüter) oder Anlagen mit wassergefährdenden Stoffen sind dort markiert.
Hochwasserkartenportal des Landes NRW
Auf dem Landesportal für Hochwasserkarten finden Sie sowohl die Hochwassergefahrenkarten als auch die Hochwasserrisikokarten des Landes in einer Online - GIS-Anwendung.
weiterführende Informationen
Grundhochwasserkarten
Was ist Grundhochwasser?
Steigt der Pegel eines großen Flusses wie der des Rheins während eines Hochwassers stark an, steigt mit zeitlichem Verzug auch das Grundwasser in den Gebieten beidseits des Wasserlaufes.
In den meisten Fällen bemerken die Einwohner der nahe des Rheins gelegenen Stadtteile dies durch nasse Keller, insbesondere ältere Keller aus Ziegelmauerwerk laufen dann schnell mit Grundwasser voll, auch ohne dass das umliegende Gebiet überschwemmt ist. Beim Auspumpen ist mit größter Vorsicht vorzugehen.
Vielen langjähren Bewohnern dieser Stadtteile sind diese Probleme jedoch bekannt. In der Regel treten die ersten vollgelaufene Keller in Duisburg ab einem Rheinpegel von ca. 9,00 m am Pegel Ruhrort auf. Mit steigendem Pegel nimmt dies dann stetig zu.
Für Duisburg sind aktuell leider noch keine Karten zur Darstellung von Rheinpegel abhängigen Grundhochwasserständen verfügbar, langfristig ist dies jedoch auch geplant.
Starkregengefahrenkarten
Starkregengefahrenkarten weisen Risikozonen aus, in denen sich bei starken Regenfällen Wassermassen anstauen und ansammeln können. Dies kann sowohl an natürlich Hindernissen liegen, die einen Abfluss verhindern, als auch an eine Überschreitung der Kapazitätsgrenzen der Kanalisation.
Aktuell werden in Duisburg Starkregengefahrenkarten für das Stadtgebiet erstellt. Sobald diese verfügbar sind, werden sie auf dieser Seite verlinkt.
